热点产品推荐:
WY2853A 数字Q表(全自动 50kHz--160MHz)
WY2851D 数显Q表(50kHz-50MHz)
WY5883 多制式数字电视信号发生器
WY8602A 多制式视频信号发生器
WY2288 数字射频毫伏表/小功率计(200Hz-1500MHz)
HFJ-8G 射频毫伏表(100Hz-1500MHz)
WY2852D 数显Q表(1kHz~70MHz)
WY2855 介电常数和介质损耗测试仪(Q表法)
WY916D 介质损耗测试装置(数显)
WY2858系列 介电常数测试仪(电桥法)
WY2852A 数字Q表(全自动 1kHz--70MHz)





WY8602A 多制式视频信号发生器
WY8602A 多制式视频信号发生器(含多幅清晰度测试卡)

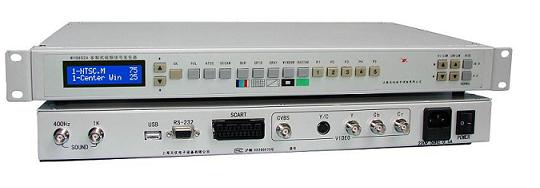

    WY8602A多制式视频信号发生器采用数模变换技术产生精密的模拟电视测试信号,它提供PAL,NTSC,SECAM派生九种彩电制式的70幅测试图像,发生WSS(宽频信号)(选购件)。以CVBS,Y/C,Y Cb Cr以及SCART方式输出,音频输出: 400 Hz 、1kHz ,正弦波。用于测试和调整所有视频产品,假如电视机和录像机。 它具有USB和RS-232接口,可进行控制和下载用户所需图案(选购件)。仪器采用表面贴装和多层涂金印板的先进工艺。

一 制式支持(共9种):

制式
行数
行频(Hz)
场频(Hz)
副载波(Hz)
PAL
PAL-B,D,G,H,I
625
15625
50
4433618.75
PAL-60
525
15734.264
60/59.94
4433618.75
PAL-M
525
15734.264
60/59.94
3575611.49
PAL-N
625
15625
50
3582056.25
PAL-Nc
625
15625
50
3582056.25
NTSC
NTSC-M
525
15734.26
60/59.94
3579545
NTSC-J
525
15734.26
60/59.94
3579545
NTSC-443
525
15734.264
60/59.94
4433618.75
SECAM
625
15625
50
4406250(4250000)

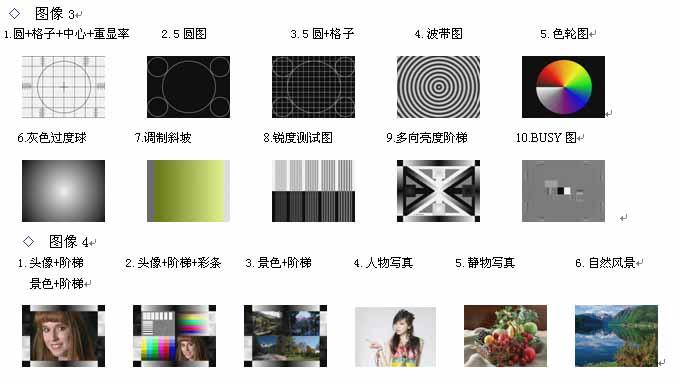

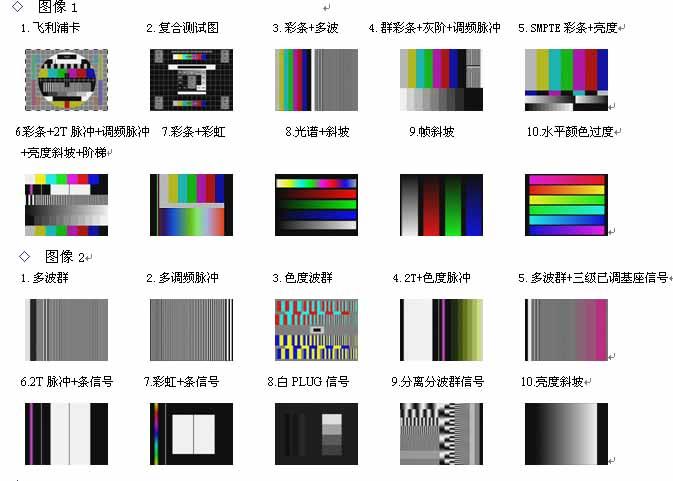

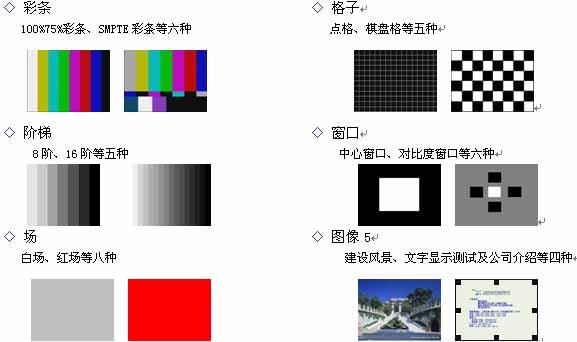

二 图像支持(共70幅+10幅下载):






 ◊  图像5

◇ 亮度

  可以进行亮度的调节(支持窗口信号),LCD屏幕第一行显示高亮度值,第二行显示低亮度值。

三 仪器外形尺寸及重量:


  426mm×44mm×260mm 。重量:3kg。
